بعد ان تعرفنا علي اساسيات تجميع الطاقة الشمسية ونوع المواد التي تصلح وبعض الاعتبارات التي يجب ان تؤخذ في الحسبان اثنيا اختيار المواد وطرق التنصيب الصحيحة ونطاقات الاستخدام لكل نوع من انواع المجمعات الشمسية بقي لنا ان نتعرف علي موضوع مهم جدا وضروي ويلخص الاستفادة القصوى من المجمعات الشمسية وهو طريقة توصيل مجموعة من المجمعات الشمسية المسطحة لتقابل احتياج حراري محدد يعتمد علي كميات كبيرة من الطاقة الضرورية لإنجاز مهمة محددة مقابل تكلفة إنشائية تؤخذ في الحسبان وكفاءة منظومة تعتمد علي طريقة الارتباط لكل الاجزاء مع بعضها البعض وكما تعلمنا في بداية تعليمنا قبل الجامعي طرق التوصيل في الكهرباء للبطاريات كمصدر او توصيل المعدات بطرق توصيل مختلفة تندرج تحت التوصيل علي التوالي او التوصيل علي التوازي وامتيازات كل نوع الاخر وضرورة اعتماد نوع بدلا عن الاخر لضرورات تقتضي هذا النوع من التوصيل ،وكذلك الامر في الالواح الشمسية المسطحة نتبع ذات الاسلوب وهو التوصيل علي التوالي او التوازي وبعدها يخضع الاختيار وللطريقة المناسبة ويحدد وفقا لضرورات التصميم والكفاءة وحجم النظام .
ونلاحظ من الشكلين ادناه طرق توصيل المجمعات الشمسية بالطرقيتين للتوالي او التوازي واهميه هذه التوصيلات تكمن في انه عند حساب الاحتياج يظهر عدد المجمعات الشمسية المطلولة يظهر جليا الاحتياج طريقة يرتبط المجمعات مع بعض مع وضع في الحسبان مواصفات وكميه المائع المطلوبة لإنجاز العملية وعند تحليل الطريق الاولي (التوصيل علب)وهي التوصيل علي التوازي ومن الشكل رقم أ نجد الاتي :

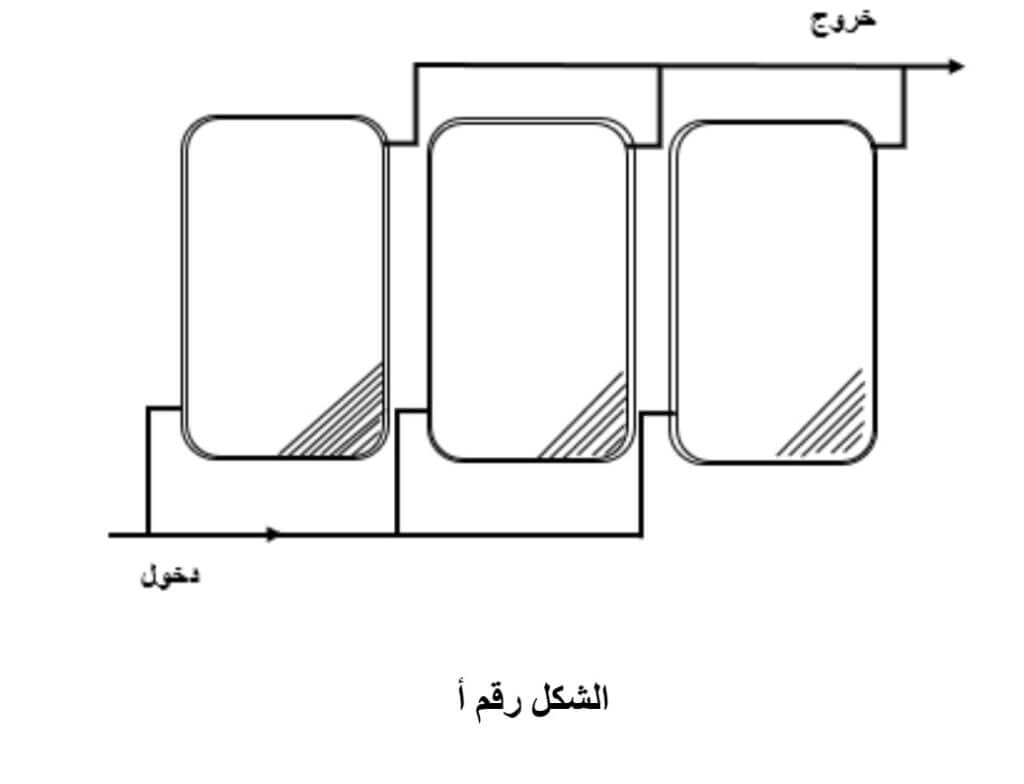

الشكل رقم أ
أولا:
يمكن عزل اي وحدة للصيانة وتعويض مساهمتها من خلال التحكم في المخرجات
ثانيا
لا يوجد تراكم حراري يتطلب تخفيض حرارة المائع مثلا تيار هواء مطلوب بحرارة تسعين درجة تساهم كل وحدة من وحدانه برفع درجة حرارة التيار الفرعي بنفس القيمة او اعلي ولكن المجموع الكلي لكن يتخطى متوسط درجات الحرارة للعدد الكلي للمجمعات الشمسية .
ثالثا
لا تتضرر المجمعات الشمسة من التيار الكلي لان التيار الكلي للمائع هو عبارة تجمع لتيارات فرعية تتجمع في مان فولد رئيسي ولذلك التيارات الفرعية والضغط الداخلي للمجمعات بسيط
رابعا
التيار الكلي لا يتعرض لاحتكاك كبير يؤثر علي السريان وزيادة المقاومة لأنه لا يمر داخل المجمعات بل يعتمد علي المان فولد
العيوب
- عند نقص كفاءة اي وحدة فرعية بسبب الغبار والأتربة لا تؤثر علي حرارة الكميه الكلية بشكل كبير بل تؤثر علي الكميه في حد ذاتها
- يحتاج هذا النظام الي عدد كبير من المجمعات الشمسية
- في حال تعطل عدد كبير منها يتأثر التيار الكلي للموائع بصورة واضحة تسبب في ضعف كفاءة النظام
- يتطلب متابعة لصيقة ونظافة مستمرة لضمان كفاءة الوحدات التي تؤثر علي كفاءة النظام
نظام التوصيل التوالي

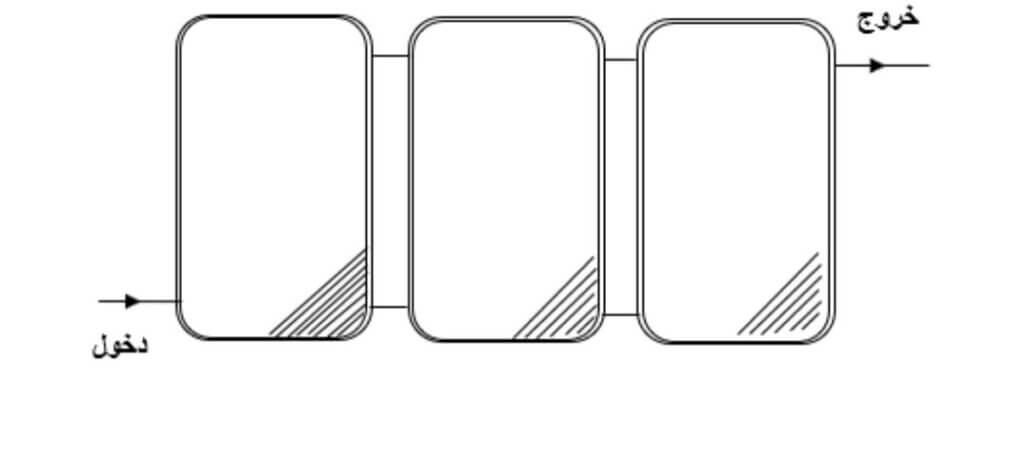

من خلال الشكل رقم ب نلاحظ ما يلي:
الشكل رقم ب
- عدد الوحدات اقل
- مفيد في حال الاحتياج الي حرارة غير مقيدة بحد محدد
- التراكم الحراري يتزايد كلما مر تيار من منطقة الي اخري بشكل واضح
العيوب
- تتأثر الوحدات بتزايد كميه المائع وخاصة في انظمة العواء
- تعطل اي وحدة يعطل كامل النظام
- يؤثر النظام على معدات مناولة المائع وخاصة الهواء
ما يلزم اضافته في انظمة تسخين الهواء بالطاقة الشمسية
1-الفلاتر لمنع دخول الاتربة الي داخل المجمعات الشمسية ومن ثم الي المنتج المراد معالجته
2-يكون من الافضل وضع مضخات الهواء في منطقة السحب بدلا من الدفع للمحافظة على النظام من الضغط وهذا يتعمد على تصميم الوحدات.
